Уровни доступа и распределения

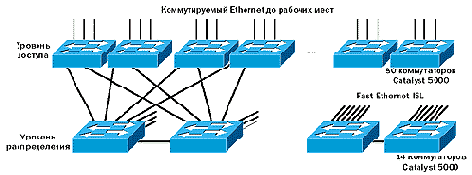

Рисунок 9. Уровни доступа и распределения




Все 14 коммутаторов уровня распределения образуют семь функциональных строительных блоков сети. В каждом блоке имеются все возможности и реализованы все функции для обеспечения взаимодействия всех узлов и VLAN внутри блока. Уровень ядра должен предоставлять три типа функций по объединению имеющихся блоков в единую сетевую систему:

  • Взаимодействие VLAN за пределами строительных блоков сети (Inter-VLAN communication).
  • Взаимодействие оборудования из разных строительных блоков, необходимое для определения оптимальных маршрутов следования потоков данных в разных направлениях.
  • Обеспечение связи всех конечных узлов сети с корпоративными серверами и внешними сетями (частные глобальные сети и Интернет).

Для обеспечения всех этих функций ядром системы мы рассмотрим два подхода к построению самого ядра:

  • Ядро с использованием выделенных маршрутизаторов.
  • Ядро с использованием аппаратуры маршрутизации, встроенной в коммутаторы уровня распределения.

Оба подхода обеспечивают достижение поставленных задач, выбор того или иного решения в каждом конкретном случае зависит от требований заказчика, типа используемого оборудования и от особенностей аппаратных и кабельных помещений.
