Анализ отказоустойчивости

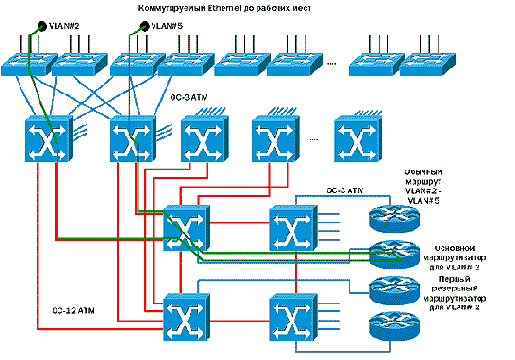

Рисунок 37. Анализ отказоустойчивости




Трафик от клиента VLAN#2 передается через соединение SVC маршрутизатору по умолчанию (основному маршрутизатору), а затем маршрутизатор перенаправляет его по другому SVC коммутатору Catalyst, обслуживающему VLAN#5.

При сбое в работе одного из коммутаторов ATM на уровне ядра происходит перераспределение маршрутов и создание новых SVC, как показано на Рисунок 38.

В связи с тем, что основной HSRP-маршрутизатор для этого маршрута оказался


отключенным от сети, протокол HSRP перенаправит потоки данных следующему маршрутизатору. Новое соединение SVC необходимо для создания логического пути следования трафика через коммутаторы ядра. Восстановление соединений ATM осуществляется протоколом PNNI.
