Окончательная схема ядра на основе АТМ

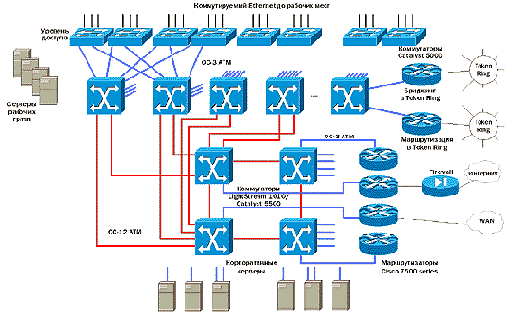

Рисунок 36. Окончательная схема ядра на основе АТМ
Максимальное число SVC, поддерживаемое одним коммутатором LightStream 1010, - 32 000, поэтому наши 5200 SVC на 12 коммутаторов очень хорошо вписываются в это число. Количество SVC на каждый маршрутизатор также посчитано, так как именно маршрутизаторы являются теми точками сети, где происходит объединение большого количества ELAN. Модуль AIP обеспечивает поддержку не более 2048 SVC, что также подходит для данного случая.
Для обеспечения контроля над числом соединений SVC на этапе эксплуатации сетевой системы при проектировании необходимо учесть следующие рекомендации:
- Необходимо вести строгий контроль за членством пользователей в определенных VLAN. Если для одной VLAN продолжать создавать LEC на каждом коммутаторе, то число возникающих при этом соединений SVC очень скоро выйдет из-под контроля. Это связано с тем, что количество SVC, открываемых при создании LEC, в 4 раза превосходит количество самих LEC для каждой VLAN. Если же необходимость в создании LEC на каждом коммутаторе все-таки есть, то нужно рассмотреть вопрос о переходе на протокол MPOA (Multiprotocol Over ATM). Более подробно об этом мы скажем чуть позже.
- Необходимо убедиться в том, что протокол VTP (VLAN Trunking Protocol) запущен на всех коммутаторах Catalyst в прозрачном режиме. Такой подход гарантирует, что количество LEC не будет расти катастрофически, что приведет к уменьшению общего количества SVC.
- При необходимости, в целях уменьшения общего числа SVC, можно уменьшить размеры VLAN и тем самым увеличить количество ELAN, что приведет к снижению числа LEC на одну VLAN (для сети, которую мы рассматриваем в данной статье, это не нужно).
