Ядро на основе АТМ (детали)

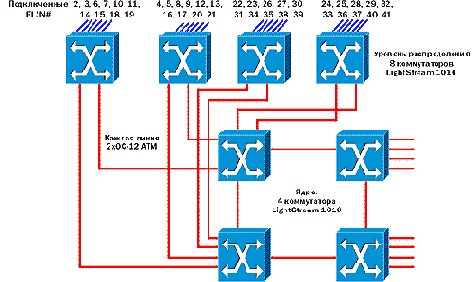

Рисунок 34. Ядро на основе АТМ (детали)




Мы специально используем такой подробный уровень детализации в обсуждении проектных решений - это в дальнейшем поможет лучше понять, какой из маршрутизаторов, подключенных к ядру системы, должен обеспечивать работу той или иной ELAN и являться для нее основным маршрутизатором HSRP по умолчанию (Primary HSRP Default Gateway), и сделать правильный выбор.

При конфигурировании маршрутизации Inter-ELAN необходимо убедиться, что каждый из маршрутизаторов (см. Рисунок 35) подключен к каждой из 80 ELAN. Каждый из маршрутизаторов выбирается в качестве основного HSRP-маршрутизатора по умолчанию для группы из 20 ELAN. Эти группы составляются таким образом, чтобы от коммутаторов уровня распределения (см. Рисунок 34) до соответствующих маршрутизаторов был наиболее короткий путь.
