Маршрутизация InterELAN

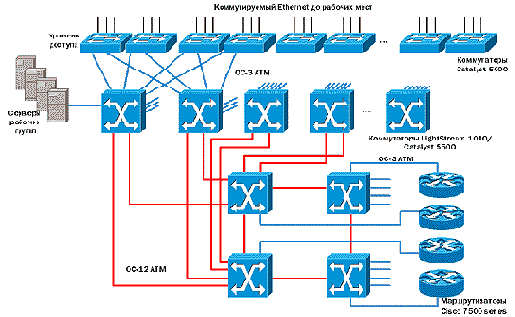

Рисунок 33. Маршрутизация Inter-ELAN




При определении размеров маршрутизации Inter-ELAN необходимо обратить внимание на два параметра:

  • Общая полоса пропускания, необходимая для передачи маршрутов Inter-ELAN.
  • Общая пропускная способность, измеряемая в пакетах в секунду, необходимая для передачи трафика между ELAN.

Для имеющейся на данном этапе проектирования сетевой системы мы рассмотрим четыре магистральных соединения ATM OC-3 со следующими характеристиками (указаны значения, полученные при измерениях количества передач пакетов в обоих направлениях):

  • Маршрутизатор Cisco 7500 series с модулем AIP (ATM Interface Processor) ? 55 тысяч пакетов в секунду.
  • Маршрутизатор Cisco 7500 series с модулем VIP (Versatile Interface Processor) ? от 80 до 85 тысяч пакетов в секунду.

На Рисунок 35 показано, каким образом происходит распределение ELAN по маршрутизаторам и как разделяются нагрузки между устройствами. Однако сначала мы рассмотрим, как ELAN расположены в сети на уровне распределения.

В левой части сети (см. Рисунок 34) каждая ELAN закреплена за определенным коммутатором уровня распределения. Правая часть сети (не показана на рисунке) использует ту же схему распределения ELAN.
