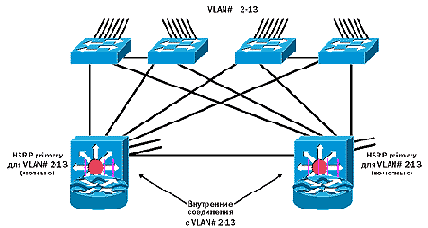

Модули RSM имеют внутренние интерфейсы с внутренней шиной коммутаторов, по одному интерфейсу на каждую VLAN. Например, левый коммутатор с модулем RSM имеет внутренние интерфейсы для VLAN#2?VLAN#13 и функционирует как основной HSRP-маршрутизатор для четных VLAN, а правый коммутатор с модулем RSM также имеет внутренние интерфейсы для VLAN#2?VLAN#13, но функционирует как основной HSRP-маршрутизатор для нечетных VLAN. Каждый из коммутаторов в паре выполняет функции резервного маршрутизатора для своего соседа.
Так же как и в случае с выделенными маршрутизаторами, внутренние соединения аппаратуры ядра системы выполнены с применением коммутаторов Catalyst (см. Рисунок 16).
