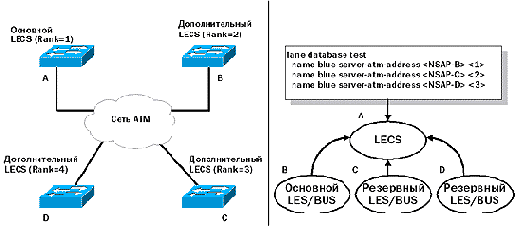

a) Физический вид резервной конфигурации LES/BUS (b) Логический вид с базой данных LECS
Рисунок 17. (a) Физический вид резервной конфигурации LES/BUS (b) Логический вид с базой данных LECS
При нормальных условиях работы все
приведенные в примере пары LES/BUS B, C, и D имеют
открытые VCC к основному LECS. Так как B имеет высший
приоритет в соответствии с базой данных LECS, все
запросы на присоединение, поступающие от LEC
обрабатываются B. Если B теряет связь с сетью, то и
его VCC к LECS разрываются. Все LEC, которые были
частью данной ELAN, инициализируются повторно, так
как активная пара LES/BUS для этой ELAN недоступна. LEC
повторно отправляют к LECS свои запросы на
присоединение. LECS, в свою очередь, перенаправляет эти запросы к следующей паре LES/BUS в порядке приоритета - в этом случае к C.
Таким образом, все LEC теперь присоединились к той же самой ELAN; активной парой для этой ELAN стала бывшая резервная пара LES/BUS. Этот процесс приведен на Рисунок 18.
Как совершенно ясно из описания этого процесса, применение SSRP вызывает потребление ресурсов только на уровне нескольких VC. Никакие другие накладные расходы не вызываются.
Для конфигурирования протокола SSRP в сети следует обращаться к руководству по конфигурированию Cisco IOS.
